1. Apèsi debaz yo

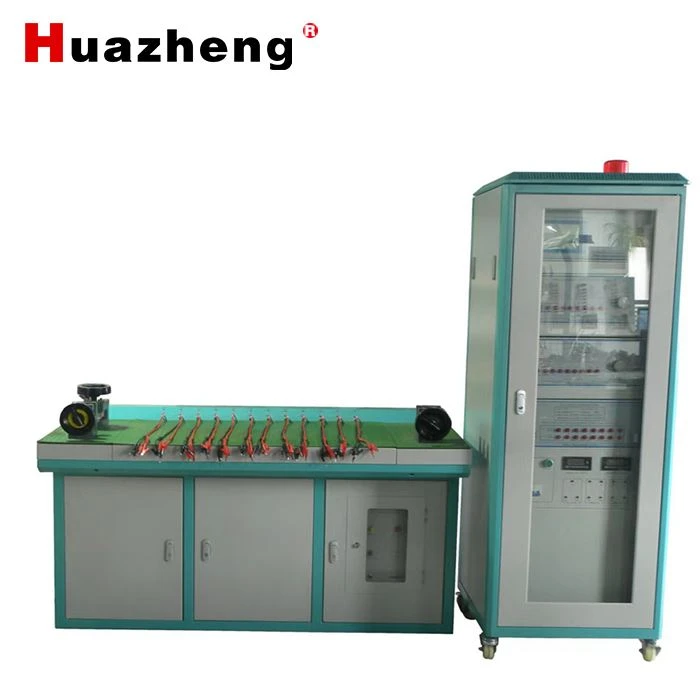

HGQH(12)-C vètikal tès ban se yon seri konplè nan ekipman kalibrasyon otomatik ki fabrike pa Huazheng Electric, dedye a kalibre Transformateur aktyèl (CT) ak Transformateur potansyèl (PT) nan sistèm pouvwa. Tout sistèm nan konsiste de HGQA -C kalibratè transfòmatè, bwat chaj FY98 CT / PT, inite kontwòl vòltaj regilasyon, estanda aktyèl / vòltaj boosters, fil tès ak sipò lojisyèl kalibrasyon. Li adopte twazyèm -jenerasyon DSP teknoloji mezi entèlijan ki baze sou prensip mezi heterodyne, efektivman simonte domaj tanperati ak frekans entèferans nan enpedans tradisyonèl-sikwi konparezon faz, epi li sipòte laboratwa ak sou -verifikasyon transfòmatè sit.

2. Espesifikasyon Sekirite Nwayo

Règ Sekirite Obligatwa

Se sèlman teknisyen pwofesyonèl ki sètifye ka opere, demonte ak repare ban an.

Li obligatwa yon baz serye nan koki ekipman an anvan pouvwa -sou; pa ploge/debranche fil tès vivan yo.

Operasyon entèdi nan anviwònman imid, ki ka pran dife ak eksplozif; kenbe ekipman an sèk ak pwòp.

CT segondè likidasyon pa dwe louvri-sikwi; PT segondè likidasyon pa dwe kout -pandan tès la.

Koupe tout ekipman pou pouvwa anvan fil elektrik, ranplase Pwodwi pou Telefòn oswa antretyen; matche ak fuse ki espesifye ak kòd pouvwa sèlman.

Tèminal segondè vòltaj ak kolòn tès pote elektrisite; evite manyen pati metal ki ekspoze vivan pou anpeche chòk elektrik.

3. Fondasyon teyorik: CT & PT Entwodiksyon

Transfòmatè aktyèl (CT)

Mezire CT: Konvèti gwo aktyèl prensipal nan estanda 5A aktyèl segondè, prezante izolasyon izolasyon pou sekirite, mezi inifye pou tout nivo aktyèl, ak klas presizyon sòti nan 0.01 a 5.

Pwoteksyon CT: Bay kouran pou aparèy pwoteksyon relè sistèm elektrik anba defo sikwi kout-; presizyon make kòm 5P/10P (5%/10% erè akseptab).

Prensip k ap travay: De likidasyon mityèlman izole; prensipal konekte nan seri ak sikwi pouvwa, segondè konekte ak enstriman mezi izole vòltaj segondè.

Transformateur potansyèl (PT)

Etap desann segondè vòltaj kadriyaj nan estanda vòltaj segondè segondè (100V/100/√3V/110V elatriye) pou vòltaj, pouvwa ak mezi enèji ak pwoteksyon relè.

Kapasite ki ba (VA-nivo), likidasyon prensipal paralèl ak sikwi, segondè paralèl ak mèt/relè pou pwoteksyon izolasyon segondè -.

Transformer Kalibratè Klasifikasyon

Kalite konparezon dirèk: Tès estanda & teste transfòmatè segondè siyal dirèkteman; operasyon senp, men limite a sa sèlman chaj ki pi gran pase oswa egal a 1VA ak presizyon tès restriksyon.

Kalite mezi eterodin (pwodwi sa a): Kalkile erè atravè siyal diferans, ti enpak erè pwòp tèt ou -, lajè klas presizyon aplikab, pri pwodiksyon ki ba; sipòte pwòp -kalibrasyon, jijman otomatik polarite, alam erè rapò.

4. Konpozisyon sistèm & pwensipal teknik paramèt

4.1 Konpozan Sistèm Ranpli

HGQA-C kalibratè prensipal (320 × 240 angle LCD panèl, klavye dijital)

FY98 CT & PT bwat chaj

7kVA regilatè vòltaj prensipal + 2kVA amann-akor regilatè kontwòl kabinè

Oto-ranfòse sous aktyèl/vòltaj estanda, dedye segondè-fil tès aktyèl yo

Lojisyèl jesyon kalibrasyon òdinatè

4.2 Paramèt jeneral ban

Ekipman pou pouvwa: AC220V±10%, 50Hz±10%

Anviwònman travay: 0 ~ 40 degre, RH mwens pase oswa egal a 85% (25 degre), altitid<2500m

Kapasite pwodiksyon regilatè: 7kVA (0 ~ 250V, 30A), reglabl sou demann

Règleman rezolisyon: Pi bon pase 0.04V

4.3 HGQA-C Endikatè Nwayo Kalibratè yo

Ranje mezi

Nan -konpozan faz: 0.0001 ~ 200.0%, rezolisyon 0.0001%

Konpozan òtogonal (min): 0.001 ~ 999.9 Rezolisyon: 0.001

Ranje tès aktyèl: 1% ~ 149% rated nan (1A/5A CT)

Ranje tès vòltaj: 5% ~ 200% rated Un (miltip estanda vòltaj segondè PT)

Accuracy: Class 2 (reserve Class 1 margin); harmonic suppression ratio >40dB

Fonksyon kle

Alam pou ranvèse polarite oto, fo rapò transfòmasyon rapid, sou -pwoteksyon aktyèl la

Otomatik chanjman ranje, demagnetization sikwi fèmen-pou klas S-CT

Koòdone kominikasyon òdinatè RS232, offline pwòp tèt ou-kalibrasyon, lojisyèl ajou

Mòd konsomasyon pouvwa doub:<15VA (with printer), <25VA (without printer)

Objè tès sipòte: CT, PT, segondè enpedans bouk & admisyon

4.4 FY98 Chaj Bwat Paramèt

Opsyon faktè pouvwa: 0.8 / 1.0; frekans 50Hz, kenbe tèt ak vòltaj 2kV

Rated aktyèl: 1A / 5A; vòltaj nominal: 100V, 100/√3V, 110V, 110/√3V

CT chaj ranje: 2.5 ~ 60VA; PT chaj ranje: 1.25 ~ 158.75VA

Presizyon: ± 3% ± 0.01VA; sipòte òdinatè otomatik kontwòl & manyèl Kovèti pou chanje

5. Fonksyon tès ak mòd fil elektrik

Ban an sipòte 9 estanda tès fil elektrik rapid ak dyagram sikwi dedye:

Kalibrasyon CT (estanda CT / pwòp tèt -kalibrasyon / bipolè CT)

Kalibrasyon PT (potansyèl ki ba / gwo potansyèl / pwòp tèt -kalibrasyon / PT bipolè)

Tès enpedans bouk segondè

Tès admisyon bouk segondè

Kle rapèl operasyon: Ajiste regilatè vòltaj la tounen nan zewo anvan chanje angrenaj chaj pou evite domaj ekipman yo.

6. Fonksyon lojisyèl kalibrasyon

Lojisyèl jesyon erè transfòmatè sipòte konfòme yo ak estanda verifikasyon nasyonal metrolojik yo:

Sipòte antre done manyèl oswa telechaje otomatik done soti nan kalibratè

Kontwòl tès otomatik konplè, tès oto plen -chaj / limyè-chaj CT/PT

Otomatik klasman done, jijman erè, rapò ak enprime sètifika

Rechèch done, analiz estatistik, backup ak rekiperasyon, bati-nan leson patikilye operasyon

7. Twa mòd kontwòl operasyon

Kontwòl òdinatè (Rekòmande): Lojisyèl PC operasyon totalman otomatik, chanjman chaj oto, jenerasyon otomatik rapò, erè manyèl minim, apwopriye pou kalibrasyon mas woutin.

Kontwòl ban: Lame Kalibratè kontwole pwosesis tès la; ajisteman manyèl bwat chaj, apwopriye pou enspeksyon tach faktori.

Manyèl kontwòl: Plen ajisteman manyèl regilatè ak chaj angrenaj, pou kalibrasyon laboratwa ak debogaj ekipman.

8. Operasyon Prekosyon

Fè egzateman swiv dyagram fil elektrik yo; ranpli enspeksyon fil elektrik ak konfimasyon tè anvan pouvwa -sou.

Fè egzateman entèdi CT segondè kous louvri ak PT kous segondè kout pandan tès la.

Mete baryè izolasyon pou zòn tès la pou anpeche aksè pèsonèl ki pa enpòtan.

Sèlman itilize fil tès estanda matche ak kondiktè aktyèl jan sa mande pa plak transfòmatè.

Kenbe ekipman an nan yon anviwonman sèk, san korozyon{0}; siye ak twal mou pou netwaye, evite lapli ak alontèm ekspoze solèy-.

Pa demonte kabinè a san otorizasyon, otreman garanti a pral valab
